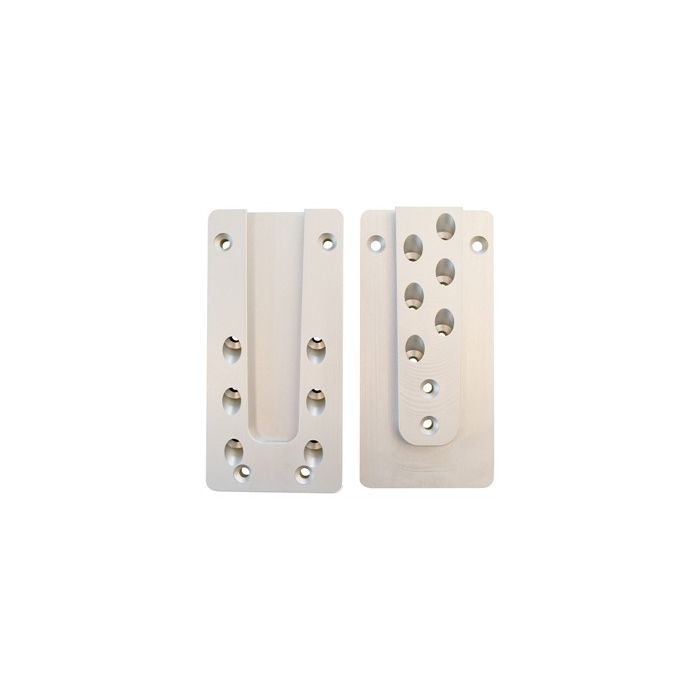

Pitzl zwaluwstaartverbinding HVP heavy duty 120x250x20mm

De Pitzl zwaluwstaartverbinding wordt vaak gebruikt bij grote houten draagconstructies, zoals een balklaag, pergola's en overkappingen. Ook wordt deze verbinding gebruikt bij het maken van een verbinding bij kisten, lades voor kasten, kastjes en opbergbakjes.

Pitzl zwaluwstaartverbinding 120 x 250 x 20 mm

Houtbewerkingswinkel biedt vele soorten zwaluwstaartverbindingen aan. Deze hout-op-houtverbinder heeft een afmeting van 120 x 250 x 20 mm. De TÜV-gecertificeerde zwaluwverbinding is gemaakt van aluminium en kan 74,6 kN (= 7607,08 kg.) aan neerwaartse belasting opvangen. Deze verbinding is geschikt voor schroeven met een afmeting van 8,0 x 120-200 mm.

De toevoeging "met vergrendelingsschroef" betekent dat de twee verbinders na montage kunnen worden geborgd door middel van een schroef die aan de bovenzijde onzichtbaar wordt gemonteerd en de twee verbinders zo aan elkaar borgt.

De zwaluwstaartverbinding is een hoekverbinding in de vorm van, zoals de naam al zegt, een zwaluwstaart. Met behulp van een freesmachine en een montagemal kunt u deze verbinding makkelijk monteren. De houtverbindingsplaat is met behulp van een montagemal goed in het hout te verwerken. De zwaluwstaartverbinding is bovendien erg krachtig en kan hoge neerwaartse kracht weerstaan. U kunt de zwaluwstaartverbinding ook infrezen, waardoor de verbinding onzichtbaar wordt. Deze verbinding wordt dan een verdekte verbinding genoemd.

De zwaluwstaartverbinding bestaat uit twee delen:

1. De zwaluwstaartslede (mannelijk)
2. De zwaluwstaartgroef (vrouwelijk)

Deze twee delen passen op slechts één manier in elkaar. De zwaluwstaartslede kan dus slechts op één manier in de zwaluwstaartgroef schuiven. Dit zorgt voor een sterke verbinding die perfect vervaardigd kan worden en zelfs zonder lijm al ontzettend sterk is.
